技術參數
產品詳細信息
產品關鍵詞：礦用本安型位移傳感器,礦用位移傳感器
主要用途及使用范圍
——環境溫度－5℃～40℃；
——海拔高度不超過2000m；
——空氣相對濕度不大于95％（25℃時）；
——在有瓦斯、煤塵爆炸危險的場所；
——在無破壞絕緣的腐蝕性氣體或蒸汽的場所；
——在無顯著振動和沖擊的場所；
——污染等級為3級；
——安裝類別為Ⅲ類。

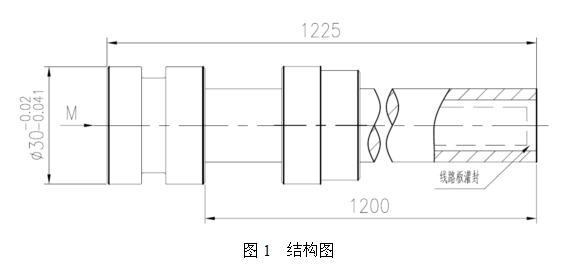

結構
指示環固定在液壓支架上，當液壓支架位移發生變化時帶動指示環前后動作，指示環上封裝有磁鐵，在傳感器桿體每0.05m處分別裝有干黃管，當磁鐵接近干簧管時，導致干簧管接通。
技術特性
產品執行標準
本產品執行標準GB3836-2010、Q/0104ZMD047—2013。
使用、操作
傳感器的指示固定好后，可人為調整被測物移動部分的位移，用萬用表測量各個位移點輸出是否正常。
故障分析與排除
|
故障現象 |
原因分析 |
解決方法 |
備注 |
|
傳感器無輸出 |
接線是否牢固 |
檢查傳感器接線 |
|
|
|
電源是否有電 |
測量輸入電壓 |
|
|
個別位移點輸出不變 |
干簧管可能損壞 |
更換傳感器 |
|
主要電氣元件
|
序號 |
代號 |
名稱 |
規格型號 |
單位 |
備注 |
|
|
1 |
|
線路板 |
|
塊 |
|
|
|
2 |
P1 |
接線端子 |
5.08-2P |
支 |
|
|
|
3 |
D1-D46 |
干簧管 |
07101 |
支 |
|
|
|
4 |
R24 |
電阻 |
600Ω |
支 |
|
|
|
5 |
R1 |
電阻 |
200Ω |
支 |
|
|
|
6 |
R2-R23 |
電阻 |
100Ω |
支 |
|
注意事項
本產品符合GB3836.4中簡單設備的規定，只準使用于經檢驗合格的本安電路中。
維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。
本產品不得隨意與其它未經聯檢的設備連接。
運輸、貯存
傳感器包裝木箱摞裝層數不得大于三層。
搬運時避免摔碰和防雨淋。
必須貯存在干燥的房間內。
隨機技術資料有：產品合格證（1份）、使用說明書（1份）、裝箱單（1份）。
開箱及檢查
開箱時，請注意輕拿輕放。
設備取出時，應注意檢查在運輸過程中，是否有破損的現象，是否完好。
按照裝箱單的內容檢查產品及資料是否齊全。
訂貨
訂單上需注明產品名稱、型號、數量及交發貨日期。
訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。
