皮帶機集中控制與保護系統

皮帶集控及保護系統個

詳細介紹：

KHP251皮帶集控及保護系統主要用于煤礦井下的皮帶自動化控制與保護系統，采用PLC可編程控制器作為核心設備，具有較強的適用性、可擴展性、高可靠性和強大的通訊能力。其邏輯控制方式可通過軟件的編程來實現，使復雜的控制邏輯變得簡單易行。裝置內部的輸入和輸出信號之間有可靠的隔離措施和本安電源，從而確保與各種類型傳感器、執行器、各種設備電控回路的連接和匹配之間更加靈活、通用。

一、系統組成與結構

由四部分組成：（一）、集控中心軟、硬件設備；（二）、傳輸系統線纜、接插件、設備；（三）、皮帶機啟動控制設備（帶RS485接口）；（四）、皮帶機綜合保護傳感器。

二、主要功能

（1）控制及報警功能
操作人員可在地面分煤流自動、集中控制各膠帶機的啟動和停車。
●計算機集中控制
操作人員在井上可直接通過鼠標對井下設備進行啟停操作，并可根據實際需要實現設備的單啟、單停；聯啟、聯停；單啟、聯停；聯啟、單停等操作，井上基于安全性考慮工作人員都具備自己的專用密碼，輸入密碼后才可進行操作，5s后自動注銷。

●人工就地控制
在就地方式下，操作人員分別在各條膠帶機頭控制膠帶機的起、停。
●檢修方式控制
井下設備檢修階段，可打破皮帶連鎖關系，隨時、任意啟停任何一部膠帶機。

皮帶保護系統

●點動方式控制
皮帶檢修、調試過程中經常要點動電機，此工作方式可實現單個電機的點動。
●具有同煤流方向互相閉鎖功能，實現順煤流停，逆煤流開，有效地杜絕膠帶機的帶載啟動。如在煤倉接近滿倉時，控制器通過適當?shù)难訒r，使每部皮帶拉空后停機，既保證了皮帶空載啟動，又能滿足緩沖倉滿倉時不出現堆煤現象。
●通過按下沿線的急停按鈕可實現緊急停機,并顯示急停位置。

●啟、停前的語音報警：對張緊過程和起、停過程均有語音報警。

（2）顯示功能
●10吋彩色觸摸屏以圖形、動畫及漢字顯示
●被控設備開機率統計及顯示
●被控設備運行狀態圖形、動畫顯示

●被控設備運行狀態漢字提示
●沿線閉鎖位置顯示
●沿線電纜斷路檢測及斷路位置顯示
●在計算機屏幕上動態顯示全系統工況、主要保護、參數及每條皮帶運行的有關信息。
●在計算機屏幕上，同時實時顯示膠帶機和各種保護傳感器的工作狀態，如皮帶開機。
●在計算機屏幕上，同時實時顯示皮帶、給煤機的開停狀態和煤倉煤位高度。
●在計算機屏幕上，同時顯示膠帶機的故障類型、故障發生時間及故障個數。
（3）保護功能

安裝礦用速度傳感器，對皮帶速度進行實時監測。當輸送帶速度在10s內均在額定帶速的50%～70%范圍內，或輸送機帶速小于等于50%額定帶速時，或輸送機帶速大于等于110%額定帶速時，報警并停止輸送機的運行。對輸送機正常啟動和停止造成的速度變化，不應有動作。1) 打滑保護

2) 堆煤保護

在2s內連續檢測到煤位超過預定位置，報警并停止輸送機運行，其保護動作的作用力不大于9.8N。

3) 跑偏保護

當運行的輸送帶超出托輥端部邊緣200mm時，發生跑偏時，報警并停止輸送機運行，其保護動作所需作用于跑偏傳感器中點正向力為20～100N。

4) 超溫灑水保護特性

在測溫點處溫度超過設定值時，裝置2s內應報警，同時應能啟動灑水電磁閥，噴水降溫。

5) 煙霧保護

連續2s內煙霧濃度達到1.5時，報警并停止輸送機運行。

6) 撕裂保護

運行中的輸送機縱向撕裂時，報警并停止輸送機的運行。

7) 雙向急停開關保護

8) 張力傳感器檢測雙向急停開關在任何一邊施加40～200N的力時，雙向急停開關能停止輸送機的運行，并自鎖。

張力傳感器用于測量煤礦井下膠帶輸送機膠帶張緊力的變化。

9) 通過電機開關，引入電流檢測。
（4）語音通訊功能
通過該系統皮帶巡檢人員可隨時與沿線人員通話，便于皮帶檢修、聯絡，同時地面可通過AD電話實現與皮帶沿線的半雙工通訊。
（5）實時記錄功能
井上計算機現在對操作記錄、啟停記錄、電流檢測記錄、傳感器狀態記錄、設備開機率統計記錄、運行狀態記錄及運輸量等都可保留至少一個月，工作人員可隨時翻看記錄。在增加工作站后此記錄可保留3-6個月。
（6）視頻監控功能
將皮帶所有轉載點、給煤點等主要位置全部安裝礦用防爆攝像機，進行實時視頻監控，防止事故的發生。

三、主要組成設備

名稱	型號	生產廠家	備注
礦用隔爆兼本安型顯示控制箱	KXJ127	山東中煤電器有限公司
礦用本安型速度傳感器	GSC10	山東中煤電器有限公司
礦用堆煤傳感器	GUJ30
礦用本質安全型跑偏傳感器	GEJ15/30(D)
礦用本安型雙向急停開關	KHJ10/18(D)
礦用本質安全型溫度傳感器	GWP100(D)
礦用本質安全型煙霧傳感器	GQQ0.1(D)
礦用本質安全型撕裂傳感器	GVD28
礦用隔爆型灑水電磁閥	DFB4/6
礦用本安型擴音電話	KTK8
防爆交換機	KJJ660		可選
工控機	研華610		可自備
防爆攝像機	KBA166
防爆硬盤錄像機	LJY127
集控軟件	KHP251

四、 部分業績

序號	用戶名稱	項目名稱	數量	備注
1	龍礦集團龍海配煤有限公司	配煤集中控制系統	1套
2	山西朔州蓮盛煤業有限公司	皮帶集控系統	1套
3	云南曲靖雄達煤礦	皮帶集控系統	12套
4	兗礦集團北宿煤礦	皮帶集控及保護系統	6套
5	兗礦集團北宿煤礦	地面皮帶裝車系統	1套
6	北京宏泰峰業煤礦	皮帶集控系統	1套
7	云南曲靖宏發煤礦	皮帶集控系統	16條
8	山西陽泉燕龕煤業程莊煤礦	皮帶集控及保護系統	10條
9	云南曲靖丹爍煤礦	皮帶集控及保護系統	12條
10	山西華融龍宮煤業公司	皮帶集控及保護系統	7條
11	山西陽泉保安煤礦	皮帶集控及保護系統	5條
12	河北邢臺金牛集團	皮帶集控及保護系統	2條
13	河南洛陽致遠科技公司	皮帶集控及保護系統	2條
14	云南曲靖丹爍煤礦	皮帶集控及保護系統	6條
15	新泰市羊泉煤礦	工作面皮帶集控系統及保護系統	8條

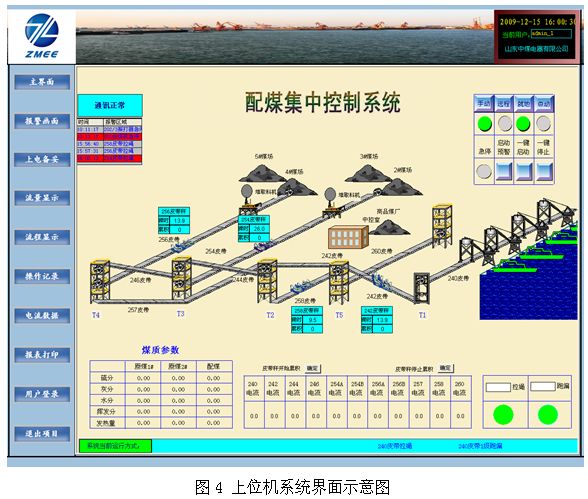

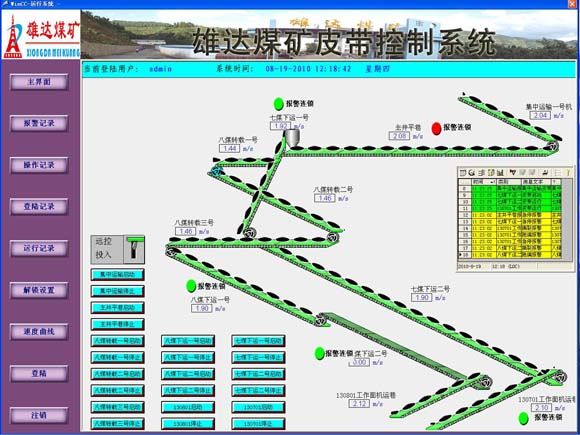

皮帶集控系統軟件
