詳細介紹:
通過分析比較國際上幾種先進的液壓支架電液控系統,針對液壓支架操作中存在的實際問題,聯合國內多所科研院校進行硬件優化和軟件

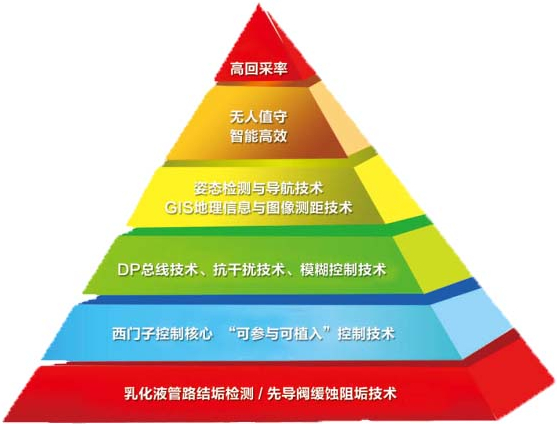

智能設計;融合乳化液管路結垢檢測與先導閥緩蝕阻垢技術、姿態檢測與導航技術、模糊控制技術、經驗控制策略、GIS地理信息與圖像測距技術、DP總線技
術、抗干擾技術(七大技術)于一體;成功建立了以二維姿態角Ф、位移L、舉高H、礦壓P1、液壓P2、速度L/T、電流I、流量Q、推溜摩擦阻力F1、拉

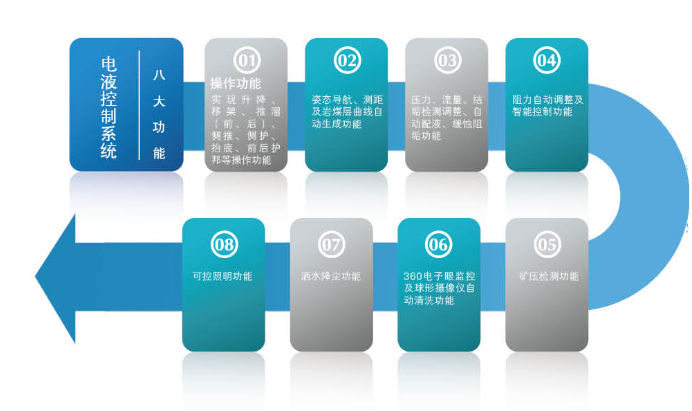

架摩擦阻力F2為多元變量的動態數學模型(一個模型)和工藝流程;采用可靠性較高的西門子PLC和本安型先導閥做為核心部件;將支架操作系統,姿態導航、
測距及巖煤界面曲線自動生成系統,壓力、流量、結垢檢測調整、緩蝕阻垢、自動配液系統,阻力自動調整及智能控制系統,礦壓檢測系統,灑水降塵系統,360
度電子眼監控系統,可控照明系統(八大系統八類功能)融為一體;引進西門子S7-1200CPU做控制核心首次應用于煤礦液壓支架電液控制系統。突破了制
約采煤工作面現場的諸多因素,具有智能控制、靈活操作、速度快、效率高、節省人工、抗干擾、通訊可靠等優點。
可適用于煤礦掩護式、支撐式、掩護支撐式、綜采放頂煤等多種液壓支架。

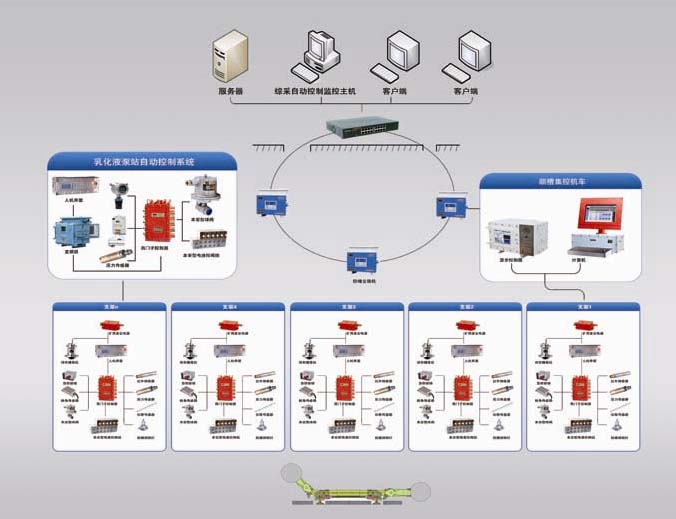

組成
一、地面部分:由CMTC礦山信息化平臺軟件、服務器、工作站、顯示屏、操作臺組成。
二、傳輸部分:與井下千兆以太環網兼容。
三、井下部分:

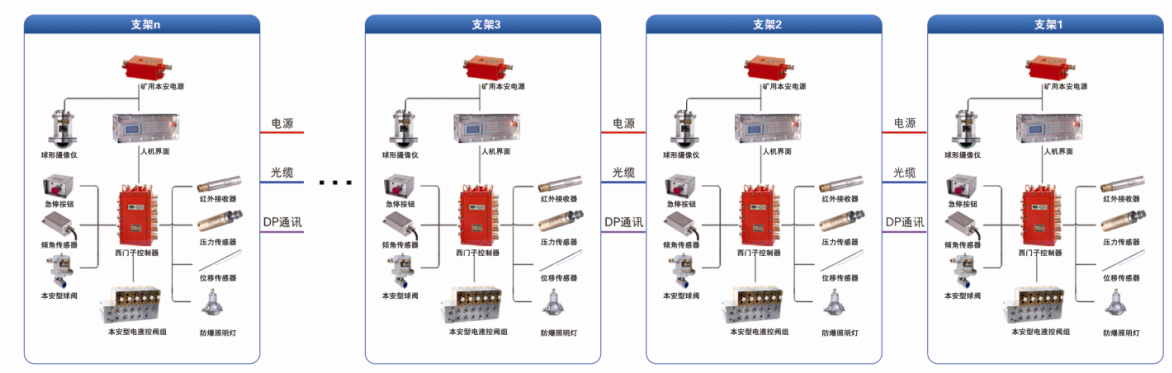

(一)、液壓支架本體:

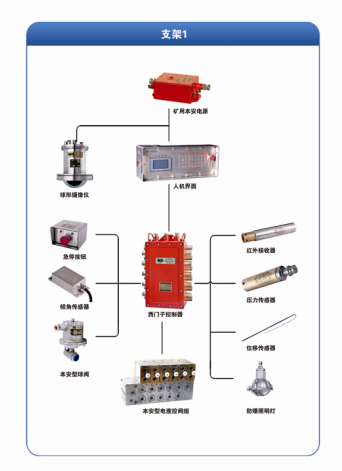

1、支架操作(就地、遠程,單架、連架)系統:由礦用隔爆兼本安型穩壓電源、液壓支架電液控制裝置控制器、礦用本安型操作臺、礦用本質安全型電磁先導閥、電液閥組、快速接插件組成。
2、姿態導航、測距及巖煤層曲線自動生成系統:由液壓支架電液控制裝置控制器、礦用本安型傾角傳感器組成。
3、阻力自動調整及智能控制系統:由液壓支架電液控制裝置控制器、礦用本安型位移傳感器、礦用本安型壓力傳感器、乳化液泵變頻器組成。
4、礦壓檢測系統:由壓力傳感器、支架控制器組成。
5、360度電子眼監控系統:由礦用球形攝像儀、礦用本安型電動球閥組成。
6、灑水降塵系統:由液壓支架電液控制裝置控制器、礦用本安型電動球閥、礦用本安型紅外接收器組成。
7、可控照明系統:由液壓支架電液控制裝置控制器、防爆照明燈組成。

(二)、乳化液泵站部分:由礦用本安型壓力傳感器、溫度傳感器、礦用本安型流量傳感器、礦用本安型液位傳感器、礦用隔爆兼本安型顯示控制箱、礦用變頻器組成。
(三)、順槽集控操作臺部分:由礦用本安型操作臺、礦用隔爆兼本安型顯示器、礦用隔爆兼本安型顯示控制箱、礦用本安型鍵盤、礦用電源、隔爆環網交換機組成。
(四)、采煤機部分:由礦用本安型紅外發送器、礦用本安型傾角傳感器、礦用隔爆型旋轉編碼器、礦用隔爆兼本安型電源箱、礦用球形攝像儀組成。
(五)、連接管線部分:由快速拔插電源線、控制線、光纖組成。
控制方式
就地(手動、電動、自動)、順槽集中控制臺、地面三種控制方式。就地優先。
可單架、多架(根據設置)、臨架操作。
多主多從模式、主控模式、從控模式、空閑等待模式、急停模式。
