KBA127(A)礦用隔爆型光纖攝像儀



 產品用途
      KBA127(A)礦用隔爆型光纖攝像儀（以下簡稱攝像儀），用于井下重要場所的圖像攝取和傳輸，適用于含有甲烷等爆炸性混合氣體、具有爆炸危險的煤礦井 下。可實現水平360度，垂直90度旋轉。可任意定位、連續掃描，真正意義上的全方位、無盲點監視。自動適應環境的明暗，長期運行可靠性高、無需維護。
      產品執行標準為GB3836-2010 、Q/ZMD 049-2013。
環境條件
      ——環境溫度-5℃～+40℃；
      ——礦井大氣壓80～106Mpa，海拔高度不超過2000m；
      ——空氣相對濕度不大于95％（25℃時）；
      ——在有瓦斯、煤塵爆炸危險的場所；
      ——在無破壞絕緣的腐蝕性氣體或蒸汽的場所；
      ——在無顯著振動和沖擊的場所；
      ——污染等級為3級；
      ——安裝類別為Ⅲ類。

















產品分類
型式：攝像儀為礦用隔爆型“ExdⅠMb”。
型號

主要技術參數
額定電壓： 127V；
輸出光信號波長： 1310nm；
輸出光信號功率： ≥-20dBm
接受靈敏度： ≥-24dBm
清晰度： ≥350線
最低照度： ≤1.0Lux
灰度級： ≥7級
傳輸距離： 25 km

產品結構及原理
   產品結構

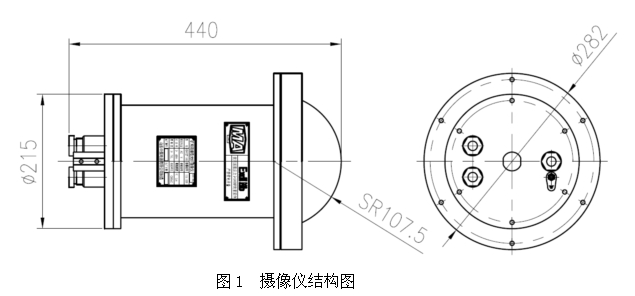

      攝像儀由防爆外殼和機芯組成，機芯固定在防爆外殼內。機芯由電源板、光收發機、視頻服務器、一體化攝像機四部分組成。見圖1。

 電氣原理

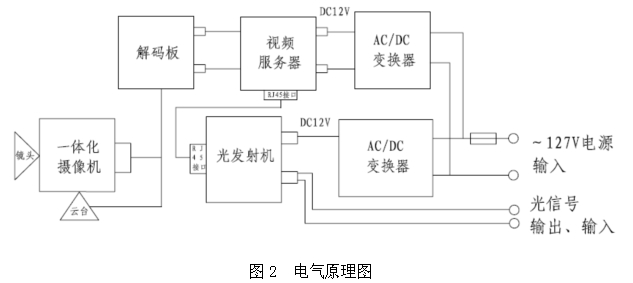

   電氣原理框圖見圖2



 電氣原理
攝像機采用黑白1/3CCD感光器件，輸出1Vp-p全電視視頻信號，視頻服務器與光端機將視頻信號轉換為光電信號并傳輸至地面監控中心，起到實時監視作用。
主要電器件

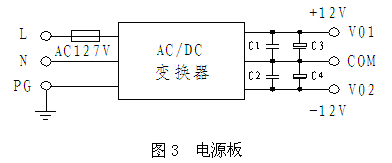

  電源板見圖3



      輸入電壓：       AC127V；
      輸出電壓：       DC 12V；
      保護：               過熱、短路自恢復；
      輸入、輸出隔離電壓：              2000VAC/1min；
      功率：        12W
 光收發機
型號： SV-TC-1V
帶寬： 10MHz
視頻輸入輸出阻抗： 75Ω、1Vp-p
波長： 1310nm；
光接口： SC
傳輸方式： 單模
制式： PAL
 攝像機
型號： TC-600
鏡頭： 3.5mm-12mm自動對焦；
感光器件： 黑白1/3CCD（彩色）
水平清晰度： 650線；
輸出阻抗： 75Ω、1Vp-p
最低照度： ≤0.01Lux
視頻服務器
型號： DS-6101HF-IP
視頻壓縮標準： H.264
視頻編碼分辨率： 4CIF/DCIF/2CIF/CIF/QCIF
視頻碼率： 32Kbps-2Mbps,可自定義
視頻幀率： PAL:1/16—25幀/秒，NTSC:1/16—30幀/秒
碼流類型： 復合流/視頻流
網絡接口： RJ45 10M/100Mbps自適應以太網口1個(以太網光口1個可選)
 安裝
 檢查
請閱讀本說明書后，打開后蓋抽出機芯，檢查運輸中是否損壞各元器件，所有螺釘是否松動，否則予以修復。
 送電調試

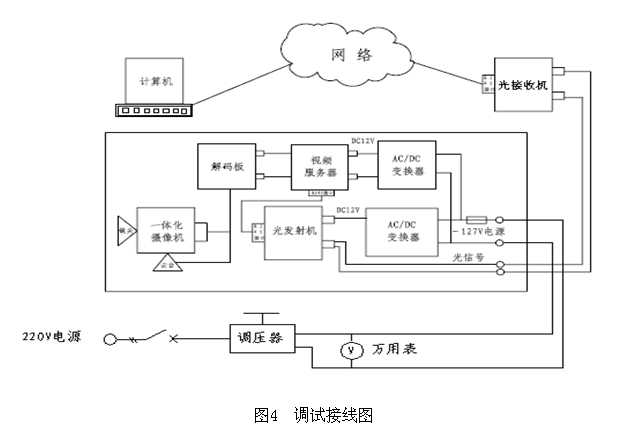

使用隨機的ST頭調試光纖和光接收機，接入顯示器，用調壓器生成127V交流后，調試攝像儀焦距，使清晰度最大化。調試接線圖如圖4。



      攝像機的云臺默認使用PELCO-D協議，波特率為9600，數據位為8位，停止位為1位。云臺通訊協議及波特率等參數的設置在云臺的線路板上標明。
      將防爆殼內收發器與網絡收發器通過跳線交叉相連，計算機網口連接至網絡收發器網口，計算機的IP地址設置成“192.0.0”段內的任意IP地址 （192.0.0.63，保證不能重復），在計算機IE瀏覽器內輸入“192.0.0.64”，用戶名：admin，密碼：12345，端口：8000， 即可進入編碼器系統。進入系統后設置成系統需要的IP地址即可。
      進入系統后，將編碼器的通訊協議設置為與云臺的通訊協議一致。
      注：若出廠時，IP地址已經設置過，請使用我們隨機標簽的IP地址，設置時，請將上位機設置為同一IP段的即可。
      若使用IE登陸不上，請選擇IE工具—internet選項—安全，把安全級別設置為低，并將右邊欄目關于Active的安全全部選擇為啟用，確定后重新輸入IP地址，確認控件安裝后就可以看到登陸界面。
6.3 安裝
用隨機支架或鋼絲吊掛于巷道頂板、側幫，攝像儀距頂板距離≥200㎜，距監視對象距離為3～9m。安裝送電后與地面監控中心聯系，并調整攝像儀方向至最佳監視畫面。
攝像機的輸出為SC雙光纖或網口2種。在通訊距離小于100米的場合推薦使用網線傳輸，可避免光纜熔接帶來的麻煩；通訊距離大于100米后，只能使用光纜傳輸，使用2芯SC尾纖進行傳輸。
 維護
      定期清洗攝像儀視窗玻璃，監視圖像質量下降或無圖像時，要及時修復或更換。
 注意事項
  嚴禁帶電開蓋。
 本產品不得隨意與其它未經聯檢的設備連接。
 維修時注意防止“失爆”（注意保護緊固件和保護引入裝置里的橡膠密封圈）。

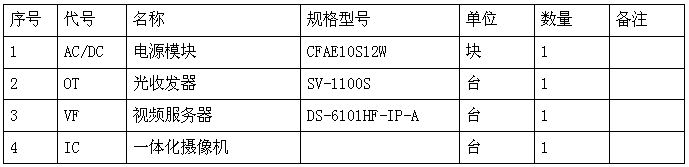

主要電氣元件



 運輸和貯存
運輸
      運輸包裝后的攝像儀應在避免日曬，避免雨淋雪襲，避免碰撞的條件下，適于公路、鐵路、水路、空運等運輸方式。
貯存
      包裝后的攝像儀應在無腐蝕性氣體，通風良好的倉庫中貯存。貯存期二年，超過期限應按出廠檢驗項目重新進行檢驗。
      攝像儀隨機技術資料有：產品合格證（1份）、使用說明書（1份）、裝箱單（1份）。
             附件有：調試光纖（2條），攝像儀安裝架（一件）。
 訂貨和服務
       訂單上需注明產品名稱、型號、數量及交發貨日期。
       訂單上需注明收貨單位、聯系人、通訊地址、托運方式及到站名稱。
      我單位對產品實行三包，提供配件。
