使用防爆計算機前，請詳細閱讀本說明書。

1 用途

KJD127礦用隔爆兼本安型計算機（以下簡稱計算機）主要由電腦主機、網絡收發器、電源等部分組成。具有存儲、讀取數據的功能，網絡光纖傳輸功能，485通信功能。

計算機執行企業標準GB3836-2010、Q/ZMD056－2013。

2 環境條件

——溫度: 0℃～40℃；

——平均相對濕度: ≦95%RH；

——大氣壓力: 80kPa～106kPa；

——適用于有瓦斯和煤塵爆炸危險的環境中；

——污染等級為3級；

——安裝類別為Ⅲ類；

——使用在無顯著振動和沖擊的場所。

3 防爆電腦主要技術參數

3.1技術參數

1）供電電壓：AC127V；

2）功率：100W；

3）計算機配置

CPU： G2010/E5300；

內存：2 GB SODIMM（可擴展至4G）；

硬盤：500G（可擴展至1T）；

芯片： Embedded Gen3.5+ GFX Core technology, Direct X 9/Pixel Shader 2.0 compliant；

音頻：Line-in, Line-out, Mic-in（默認配置不引出）。

4）防爆電腦以太網光口：

--光信號波長：1310nm；

--發射光功率：-20～-5dBm；

--光靈敏度：-30～20dBm。

5）RS485接口：

--通訊速率：1200,2400,4800,9600可選；

--信號峰峰值：1.0V～5.0V。

6）USB接口：

--通信速率：1.5Mbps；

--接口規范：USB1.0。

7）視頻接口（非本安）：

--接口規范：標準VGA（用于連接隔爆型顯示器）。

8）本安參數：USB口：a)Uo：5.5 VDC， Io：0.3A ；b）Co：20 μF， Lo：1 mH；

485口：a)Uo：5.5 VDC， Io：0.1A ；b）Co：10 μF， Lo：10 mH。

4 防爆電腦產品分類

4.1 型式

礦用隔爆兼本安型“Exd[ib] I Mb”。

4.2 產品型號

K J D 127

額定工作電壓：V

5   產品結構及原理

5.1 產品結構及外形尺寸

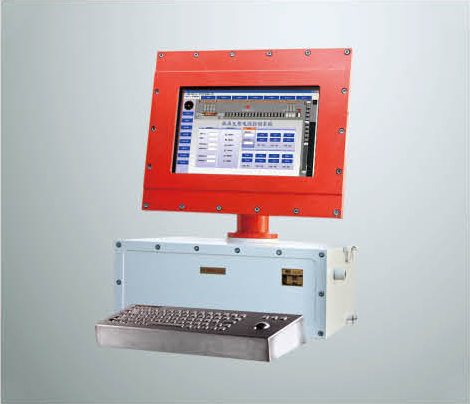

防爆計算機由外殼、電腦主機、電源、網絡收發器等組成，其外部結構如圖1所示。

外形尺寸：720mm×493.5mm×294mm （長×寬×高）；

重量：112kg

圖1外部結構及尺寸圖

5.2 原理圖

圖2 電氣原理圖(定做已隨機附圖為準)

5.3 功能

防爆計算機主要光纖網絡接口連接具有網絡通訊的設備，具有存儲、讀取數據的功能。同時網絡光纖傳輸功能。

6 安裝、調試、操作及使用注意事項

6.1 防爆電腦安裝

防爆計算機安裝前，應檢查柜體及電器元件是否在運輸中遭到碰撞損壞，緊固螺栓是否松動。技術文件、產品出廠合格證應與操作臺一致。

隔爆型計算機安裝完畢后應注意電源的電壓是否正確、檢查各部件是否固定牢固、檢查接地線是否正確可靠。

隔爆型計算機與我公司生產的隔爆型顯示器、本質安全型鍵盤配接使用，起到顯示、操作的作用。

防爆計算機上電后自動開機。關機請使用鍵盤進行，關閉后將交流電源切斷即可。

6.2 防爆電腦注意事項

6.2.1 嚴禁帶電開蓋。

6.2.2 防爆電腦維修時注意防止“失爆”（注意保護緊固件和保護引入裝置里的橡膠密封圈）。

6.2.3 防爆電腦不得隨意與其它未經聯檢的設備連接。

6.2.4 防爆計算機維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。

7 防爆計算機主要元器件組成

序號	代號	名稱	規格型號	單位	數量	備注
1	JSJ	嵌入式計算機	研華	臺	1
2	GL1	USB隔離板	定制	塊	1
3	GL2	RS485隔離	定制	塊	1
4	SF	網絡收發器	單路SC	塊	1
5	SB0	電源開關		個	1
6	PW	開關電源	AC127V/DC12V	塊	1
7	WK	防爆外殼		套	1
本表為默認配置（客戶定制除外）。
