使用礦用本質安全型編碼器前，請詳細閱讀本說明書。

1  用途

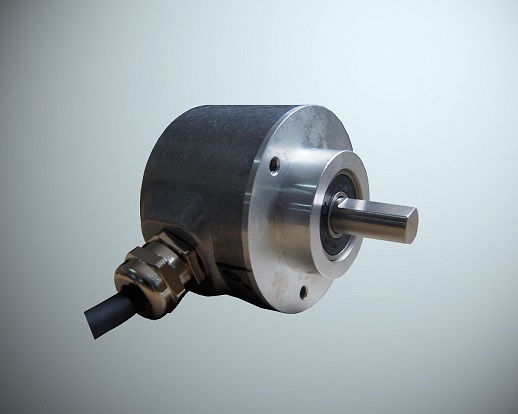

BQH18礦用本質安全型編碼器（以下簡稱編碼器）主要用于測量煤礦井下旋轉設備的轉速、轉角等參數。將旋轉的機械位移量轉換為電氣信號，對該信號進行處理后檢測位置・速度等的傳感器。

防爆編碼器選用集光、機、電技術于一體的數字化傳感器，輸出計數脈沖，可與多種PLC進行連接換算。

本安編碼器執行標準GB3836-2010、Q/ZMD060－2015。

2  環境條件

--溫度:  15℃～40℃；

--平均相對濕度:  45～75%RH；

--大氣壓力:  80kPa～106kPa；

--適用于有瓦斯和煤塵爆炸危險的環境中；

--周圍介質無腐蝕性氣體；

--機械環境:  無顯著振動和沖擊的場合。

3  主要技術參數

Ø  額定電壓：DC18V；

Ø  工作電流：≤30mA；

Ø  RS485輸出峰峰值：≤5V；

Ø  模擬量輸出：4～20mA；

Ø  本安參數：Ui：DC18.5V；Ii：30mA ,Co：0 μF ，Lo：0 mH 。

4  產品型式

    礦用本質安全型型“Exib I”。

5  產品結構及原理

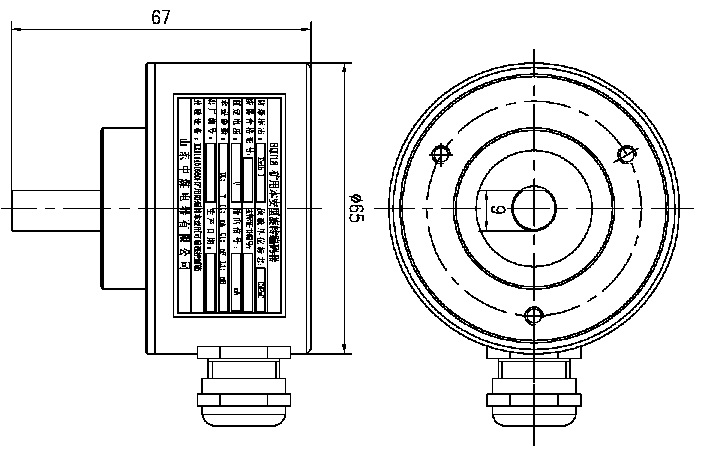

5.1  產品結構及外形尺寸

編碼器主要由進口旋轉編碼器、外殼兩部分組成，其外部結構如右圖所示。

5.2.1  電氣原理

防爆編碼器是一種角度（角速度）檢測裝置，它將輸入給軸的角度量，利用模數處理芯片轉換成相應的模擬量或數字量，具有體積小，精度高，工作可靠,接口數字化等優點。它廣泛應用于數控機床、回轉臺、伺服傳動、機器人等需要檢測角度的裝置和設備中。

5.2.2  主要功能

當外部的連接軸旋轉時編碼器輸出計數脈沖，經換算后，得到速度、位置等變量。

6  安裝、調試、操作及使用注意事項

6.1  安裝

1、本安編碼器屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞，安裝或使用不當會影響編碼器的性能和使用壽命。

2、本安編碼器與外部聯接應避免剛性連接，而應采用聯軸器、連接齒輪或同步帶聯接傳動，避免因用戶軸的串動、跳動造成編碼器軸系和碼盤的損壞。

6.2 注意事項

6.2.1 維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。

6.2.2 本產品不得隨意與其它未經聯檢的設備連接。

7  運輸和儲存

l  產品包裝木箱摞裝層數不得大于二層。

l  搬運時避免摔碰和防雨淋。

l  必須貯存在干燥的房間內。

l  隨機技術資料：產品合格證、使用說明書、裝箱單各1份。

8  訂貨和服務

l  訂單上需注明產品名稱、型號、數量及交發貨日期。

l  訂單上需注明收發貨單位、聯系人、通訊地址、托運方式及到站名稱。

山東中煤電器提供煤礦專用防爆編碼器，本安型編碼器，通過防爆EX測試，取得安標證。
